A/D- und D/A-Wandler

Der RB-ADDA von Sonifex wandelt bidirektional zwischen digitalen (AES/EBU und S/PDIF) und analogen Audiosignalen (XLR symmetrische oder Chinch unsymmetrisch). Der A/D- und D/A-Wandler bietet vier Betriebsarten:

Master-Modus

In dieser Betriebsart wandelt das Gerät das eingehende Analogsignal und formatiert es für die digitale Übertragung nach IEC958. Der dazu notwendige Takt wird vom Gerät selbst erzeugt und kann über die Taste "FREQUENCY" eingestellt werden (32kHz, 44.1kHz, 48kHz und 96kHz).

Slave-Modus

In dieser Betriebsart muss das Gerät ein gültiges Taktsignal empfangen. Dies kann am Wordclock-Eingang anliegen oder aus dem anliegenden Signal des Digitaleingangs extrahiert werden. Die "FREQUENCY"-LED zeigt an, ob eine gültige Taktquelle gewählt wurde. Ohne Taktsignal wird der Digitalausgang stumm geschaltet.

Auto-Modus

In dieser Betriebsart synchronisiert sich das Gerät automatisch auf einen eingehenden Takt. Sollte dieser entfallen, schaltet es automatisch auf den internen Taktgeber um. Die Frequenz der internen Taktquelle muss auch hier über die "FREQUENCY"-Taste aus den zur Verfügung stehenden Abtastraten 32 kHz, 44.1 kHz, 48 kHz, und 96 kHz gewählt werden.

Auto Lock-Modus

Diese Betriebsart entspricht weitgehend dem Auto Mode, mit dem Unterschied, dass das Gerät bei Wegfall der Taktquelle automatisch mit der internen Taktfrequenz arbeitet, die der zuletzt genutzten, externen Taktrate entspricht bzw. ihr am nächsten liegt. Die "FREQUENCY"-LED zeigt dabei die erfolgreiche Synchronisierung der beiden Taktquellen an.

Beim Betrieb an externen Taktquellen beginnt die "SYNC"-Taste zu blinken, wenn kein gültiges Taktsignal anliegt.

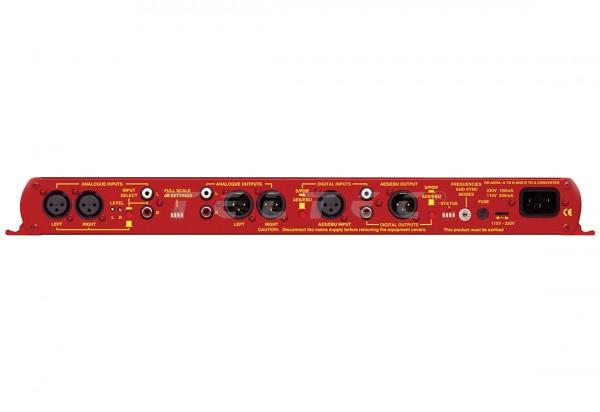

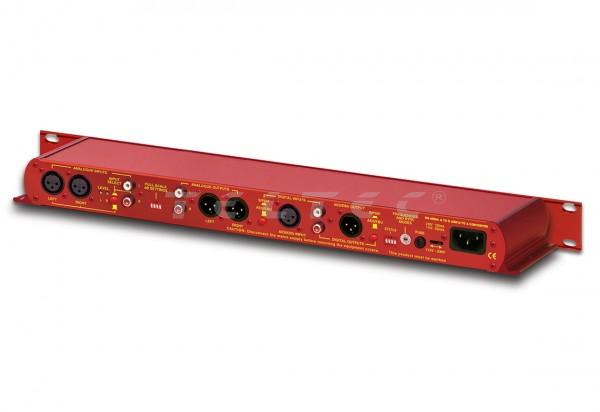

Die Analogeingänge besitzen für linken und rechten Kanal unabhängige Potentiometer und DIP-Schalter, mit denen der analoge Bezugspegel für 0dBFS von +9dBu bis +27dBu eingestellt werden kann. Die Cincheingänge bieten 10dB weniger Verstärkung und lassen sich in einem Bereich von -1dBu bis +17dBu entsprechend 0dBFS regeln.

Die Analogausgänge können in ihrem Bezugspegel zu 0dBFS zwischen +12dBu, +18dBu oder +24dBu umgeschaltet werden. Im Gerät können diese Pegel noch um +/- 1 dB feinjustiert werden.

Über eigene Tasten können die Digitalanschlüsse zwischen AES/EBU oder S/PDIF umgeschaltet werden. Die Auflösung am Digitalausgang kann zwischen 16, 20 und 24 Bit umgeschaltet werden. Liegen unterschiedliche Auflösungen an Ein- und Ausgang an, dann wird das Signal ggf. gedithert.

Der Digitalausgang bietet zudem die Option, das Channel Status Bit zwischen Professional- und Consumer-Modus umzuschalten.

Sollte ein Signal am Digitaleingang das Statusbit für 50/15 µs Emphase aufweisen, werden die entsprechenden Filter vom RB-ADDA automatisch zugeschaltet.

Der RB-ADDA bietet eine Kalibrierungsroutine, mit der der Rauschpegel um weitere 1-2dB abgesenkt wird. Die Kalibrierung erfolgt dabei über die Einstellung der Pegelreferenz für 0dBFS in der A/D-Sektion des Gerätes.
