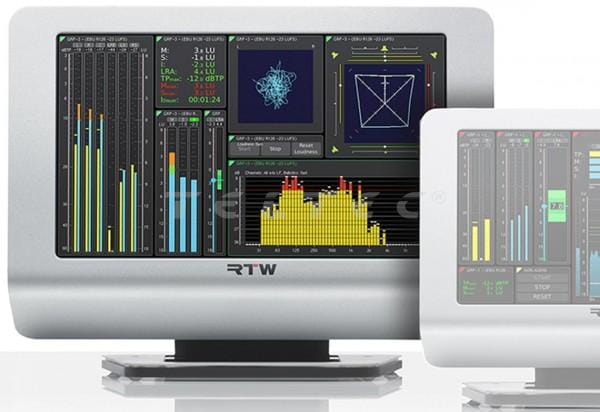

RTW TouchMonitor TM9- Dante
Audio-Messmonitor mit 32-Dante-AoIP-Netzwerk-Kanälen
Der RTW TouchMonitor TM9-Dante ist ein 9" TouchMonitor, der zur visuellen Audio-Signalkontrolle dient, mit denen Toningenieure in den Bereichen Broadcast, Produktion, Postproduktion und Qualitätskontrolle fundierte Entscheidungen treffen können. Der TouchMonitor ist mit einer Basis-Software ausgestattet, die neben einer Reihe von Funktionen zur Steuerung auch die Verarbeitung von bis zu vier der eingehenden Kanäle in maximal vier Gruppen zur gleichen Zeit (bis zu 4x Mono, 2x 2-Kanal-Stereo, 1x 2-Kanal-Stereo und bis zu 2x Mono; kein 3.1 möglich) übernimmt. Die Software ist modular aufgebaut. Über optionale Software-Lizenzen, wie beispielsweise für den Mehrkanalbetrieb, Real Time - oder Surround Sound Analyzer, ist der Funktionsumfang beliebig erweiterbar. Der TM9 verfügt über einen VGA-, DC-, GPIO-, LAN- und zwei USB-Anschlüsse. Darüber hinaus sind zwei RJ-45-Steckverbinder (primär und sekundär) für die AoIP-Übertragung von 32 digitalen Ein- und Ausgängen im Dante-Format verbaut.
Hauptmerkmale
- intuitive Bedienung mittels berührungsempfindlichem Bildschirm
- freie Konfiguration der Bedieninstrumente
- kompakter 9"-Touch-Screen 16:9
- bis zu 32 Kanäle bei 96 kHz
- Visualisierung des Netzwerk-Status
- unterstützt redundante Netzwerkverbindungen
- erkennt und übernimmt automatisch Dante-Kanalnamen
- minimale Latenzzeiten und Synchronisation
Lieferumfang
- 1x RTW TouchMonitor TM9-Dante
beinhaltet:- 1x TM9 im Tischgehäuse mit Audio-Interface für 32 Dante™-AoIP-Netzwerk-Kanäle (2 x RJ-45)
- 1x Tischfuß
- 1x 24-V-Netzteil
Optionale Software-Lizenzen
- SW20001 Multichannel
- SW20002 Loudness & SPL
- SW20003 RTA - Real Time Analyzer
- SW20004 SSA - Surround-Sound-Analyzer
- SW20005 Radar Display
- SW20006 Premium PPM & Vectorscope
- SW20008 Timecode Reader
- SW20013 BLITS
- SW20014 Logging Data Server
- SW20015 ISA - Immersive Sound Analyzer
Technische Daten
Basis-4-Kanal-PPM (Standard-Software) |
|
Allgemein | Eingangsquellen:
4-Kanal-Peakmeter:
Anzeigen:
Funktionen:
|
Analoge Peakmeter |
Analoge Skalen:
Integrationszeit:
Peakhold-Anzeige:
|
Digitale Peakmeter |
Wortbreite:
Digitale Skalen:
Headroom/Headroom Ref:
Arbeitsbereich:
Integrationszeit (Attack):
Zusatzverstärkung (Gain):
Hochpassfilter:
Peakhold-Anzeige:
Over-Anzeige-Dauer:
Over-Anzeige PPM
Over-Anzeige True Peak
|
Stereo-Correlator |
Anzeige:
Skalenbereich:
Standard-Farbeinstellung:
Ansprech-/Rücklaufzeit:
|
AES3-Status-Monitor |
Anzeige:
|
Global Keyboard | Globales Tastenfeld zur simultanen Steuerung definierter Funktionen in verschiedenen Instrumenten und zum Preset-Aufruf, ermöglicht auch die Steuerung über die GPIO-Schnittstelle |
Gain Reduction |
(Instrument arbeitet nur in Verbindung mit Studer® Vista Konsolen) Anzeige:
Eingang:
Eingangsrouting:
Marker:
Farben:
|
Hardware |
|
Display | 9’’-TFT Touch-Screen 16 : 9 (1024 x 600 Pixel) |
Anschlüsse |
|
AoIP |
|
Spannungsversorgung | 12 - 24 V DC, 24 VA |
Stromaufnahme | 1 A Nennstrom, 2,5 A Einschaltstrom (10 μs) |
Verlustleistung | ca. 12,5 W (ohne SDI) |
Arbeitstemperaturbereich | 5 °C bis 40 °C |
Maße | 245 x 185,5 x 46,5 mm |
Gewicht | ca. 2,7 kg (ohne Netzteil) |
