ArtNr.: 12264386

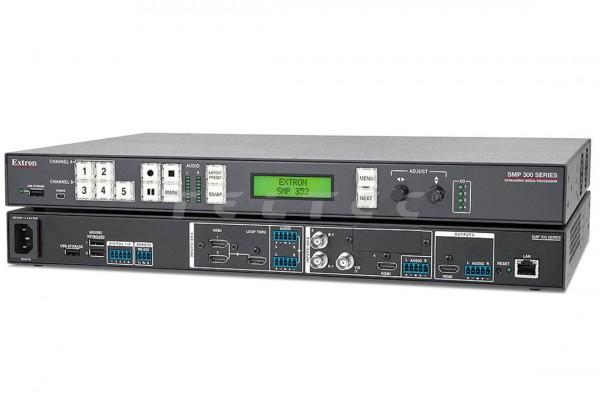

Extron SMP 352 - 400 GB SSD

Select
Dual Recording H.264 Streaming Media Processor
Fenster schließen [x]

Brutto: € 11.043,20
zzgl. Versandkosten
mtl. ab € 212,03
individuell berechnen
länger als 4 Wochen Lieferzeit


Dual Recording H.264 Streaming Media Processor

Der Extron SMP-352 ist ein Hochleistungs-Streaming und Aufnahme Prozessor zum Live-Streamen und der Aufzeichnen von AV-Quellen und -Präsentationen auf verschiedenen Speichermedien, der SMP-352 kann nun auch zwei verschiedene Quellen unabhängig voneinander aufnehmen. Er kann nicht nur gleichzeitig aufzeichnen und streamen, sondern auch zwei unterschiedliche Auflösungen und Bitraten mithilfe verschiedener Transportprotokolle und Optionen für das Sitzungsmanagement simultan streamen. Da bei dem SMP 352 keine Lizenzgebühren anfallen und er umfangreiche Funktionen zur Steuerung und Konfiguration bietet, ist er eine rentable und anwenderfreundliche Lösung zur Übertragung von Präsentationen an große Zielgruppen.

Hauptmerkmale

  • Verarbeitung von zwei hochauflösenden AV-Quellen von bis zu fünf verfügbaren Eingangssignalen
  • gleichzeitig Streamen und Aufnehmen
  • Qualitativ hochwertige Skalierung mit flexiblen Zwei-Fenster-Management
  • erstellt MP4 Mediadateien, die mit praktisch jedem Media Player kompatibel sind
  • duale Streaming- und Aufzeichnungs Funktion
  • Audio-Mixing und erweiterte Audio DSP
  • lizenzfreie Nutzung - keine Lizenz- oder Support Kosten
  • Aufzeichnungen mit 480p, 720p, 1080p, 1024x768, oder 1280x1024 Auflösungen wählbar
  • Streaming Auflösungen von 512x288 bis 1080p/30
  • HDMI, Component, Composite und optional 3G-SDI Eingänge (3G-SDI nur im SMP-352 3G-SDI möglich)
  • RS-232, Ethernet und digital I/O Steuer-Ports
  • Rack Einbau-fähig: 1 HE Größe



Garantie

3 Jahre



Technische Daten



Eingänge

Anzahl/Signal Typ3x HDMI Digitales Video (HDCP Kompatibel), 1 Component Video (Y, R-Y, B-Y; Interlaced, Progressiv, HD) oder Composite Video
Anschlüsse
  • 4x Female HDMI Typ A, 3 Eingänge und 1 Loop-Through
  • 3x Female BNC; Component Video, Composite Video
Nennpegel
  • 1 Vp-p für Y des Component Video und für das Component Video
  • 0,7 Vp-p für RGB und für R-Y und B-Y Component Video
  • 0,8 Vp-p für 3G-SDI
Min./Max. PegelAnalog: 0,0 V bis 1,0 Vp-p ohne Offset
Widerstand75 Ohm
Horizontale Frequenz15 kHz bis 100 kHz
Vertikale Frequenz24 Hz bis 75 Hz
Auflösungsbereich640x480 to 1920x1200 (reduced blanking), 480p, 480i, 576p, 720p,
1080i, 1080p, NTSC und PAL, abgetastet Pixel für Pixel
Rückflussdämpfung (Eingang 3)<-30 dB bei 5 MHz (Eingang 3)
Rückflussdämpfung (Eingang 5, 3G-SDI)
  • >15 dB bei 5 MHz bis 1.5 GHz
  • >10 dB bei >1.5 GHz bis 2.97 GHz
DC Offset (maximal erlaubt)0,5 V
EingangskabelausgleichAutomatisch für bis zu -30 dB des Kabelverlusts



Videoverarbeitung

Analoges Sampling12-Bits pro Farbe, 13,5 MHz Standard (Video geringe Auflösung), 165 MHZ Standard (RGB, YUVp, DVI)
Digitales Sampling8-,10- oder 12-Bits pro Kanal
Digitales Prozessing4:2:2, 8-Bits pro Farbe
Kompression
  • H.264/AVC (ITU H.264, ISO/IEC 14496-10) 4:2:0, 8-Bit Farbe
  • Encoding Profile: High, Main, Baseline;
  • Encoding Ebenen: 4.1, 4.0, 3.2, 3.1, 3.0; konfigurierbare GOP
Bitrate200 kbps bis 10 Mbps
BitratensteuerungSelektierbar (variabel, erzwungen oder konstant)
Latenz

130 msec* (Enkodieren), 600 msec* (Enkodieren/Dekodieren)

*zeigt die minimale Latenz. Enkodieren, Dekodieren und Netzwerkabhängigkeit spielen mit rein



Videoausgang

Anzahl/Signal Typen
  • 3x H.264/AVC Digitales Video über Ethernet
  • 1x HDMI Digitales Video (HDCP Kompatibel)
Anschlüsse
  • 1x Female RJ-45 (Streaming)
  • 1x Female HDMI Type A
Skalierte AuflösungenArchivierung/Aufzeichnung: 480p, 720p, 1080p, 512x288, 1024x768, 1280x1024, benutzerdefiniert
Sicherheit: 480p, 720p, 1080p, 512x288, 1024x768, 1280x1024, benutzerdefiniert
BildratenBis zu 30p für alle Ausgänge
FormateH.264/AVC (Profile type: High, Main, Baseline. Profile level: 4.1, 4.0, 3.2, 3.1, 3.0)



Sync

EingangstypTri-level oder bi-level Component Video
StandardsEingang: NTSC 3.58, NTSC 4.43, PAL
SDI (SMPTE 259M-C, 270 Mbps), HD-SDI (SMPTE 292M, 1.485 Gbps),
3G-SDI (SMPTE 424M, 2.97 Gbps)
Eingangspegel
  • 0.6 Vp-p für Component Video tri-level Sync
  • 0.3 Vp-p für Component Video bi-level Sync
Maximaler Pegel5 Vp-p
Eingangsimpedanz75 Ohm



Aufnahme und Speicherung

File System für USB SpeicherFAT32, NTFS, VFAT lange Dateinamen-Erweiterung EXT2, EXT3, EXT4
DatentypenH.264 und AAC in einem MP4 Container, JPEG, JSON, XML
File Transfer ProtokolleFTP, SFTP, CIFS
Netzwer File Sharing ProtokolleCIFS/SMB, NFS
AuflösungSelbe wie Primär gestreamte Auflösungen: 480p, 720p, 1080p, 512x288, 1024x768, 1280x1024, benutzerdefiniert
Bildraten bei der AufzeichnungSelbe wie primär gestreamte Bildraten von bis zu 30p für alle Ausgänge
Interne Speicherkapazität400 GB (400 GB für Aufzeichnungsdateien)
Externer USB Port1x Front Panel, 1x Rear Panel, USB 2.0, jeder Port besitzt eine Grenze von 1,5A
Hintergrund BildformatPNG



Audioeingang

Analog:
Anzahl/ Signal Typen
  • Ch. A: 1 Stereo, Balanced oder Unbalanced, mit Loop-Through
  • Ch. B: 1 Stereo, Balanced oder Unbalanced, oder 2 Mono, Unbalanced
Anschlüsse3x 3.5mm kapazitive Schraubenanschlüsse, 5-polig
Digital:
Anzahl/ Signal Typen
  • 3 Stereo, digital de-embedded von HDMI
  • 1 Loop-Through von HDMI
Anschlüsse4 Female HDMI Type A
Impedanz>10k Ohm unbalanced, >20k Ohm balanced
Nominaler Pegel+4 dBu (1.23 Vrms), -10 dBV (316 mVrms), einstellbar via Eingangspegel
Maximaler Pegel+18 dBu (balanced oder unbalanced)
CMRR>70 dB bei 20 Hz bis 20 kHz
Eingangs Pegelsteuerung-18 dB bis +24 dB, 1 dB Stufen, einstellbar pro Eingang

Audio-System (Line Eingang zu Line Ausgang)

Gain-6 dB Unbalanced, 0 dB Balanced
Frequenzantwort20 Hz bis 20 kHz, +-0.5 dB
THD + Rauschen<0.03%, 20 Hz bis 20 kHz bei maximalem Ausgang
S/N>90 dB, bei maximalem Ausgang (ungewichtet)
Stereo Kanal Trennung>90 dB @ 1 kHz
Crosstalk< -103 dB, bei 20 Hz bis 20 kHz, voll geladen
Bass+12 dB bis -24 dB @ 100 Hz
Treble+12 dB bis -24 dB @ 8kHz



Audioverarbeitung

Sampling Rate16 bit, 48 kHz oder 44.1 kHz Sampling
KompressionAAC-LC MPEG-4 (ISO/IEC 14496-3:2005)
Bitrate80 kbps bis 320 kbps, Stereo



Audioausgang - Analog

Anzahl/ Signal Typen1x Stereo, balanced / unbalanced
Anschlüsse1x 3,5mm Kapazitive Schraubenanschluss, 5-polig
Impedanz50 Ohm unbalanced, 100 Ohm balanced
Maximaler Pege (Hi-Z)> + 18 dBu balanced, +12 dBu unbalanced
Gain Error+0.1 dB Kanal zu Kanal



Audioausgang - Digital

Anzahl/ Signal Typen1x Stereo, HDMI (Re-Embedded Lokal Preview)
1x AAC-LC Digital Audio über Ethernet
Anschlüsse

1x Female HDMI Type A

1x Female RJ-45



Digitale I/O Steuerung

Anzahl/ Signal Typen4x digitale Eingänge/Ausgänge (konfigurierbar)
Anschlüsse1x 3,5mm Kapazitive Schraubenanschlüsse, 5-polig
Digitale Eingänge
Eingangsspannungsbereich0-24 V DC, geklemmt bei +30 V DC
Eingangsimpedanz29k Ohm
Programmierbares Pullup1k
Threshold low zu high> 2,8 V DC
Threshold high zu low< 2,0 V DC
Digitale Ausgänge250 mA Senke von 24 V DC maximal
Pin Konfiguration1, 2, 3, 4 = digitale I/O Nummern, 1, 2, 3, 4, 5 = GND



Kommunikation

USB
USB Konfigurations Ports1x Front Panel Female mini USB B
Maus und Keyboard Ports2x Rear Panel USB Type A
USB StandardsUSB 1.1, USB 2.0, high/full/low Speed Hosts
Serielle Steuerung
Serielle Steuerung Ports1 bidirektionales RS-232, Rear Panel 3,5mm kapazitiver Schraubenanschluss, 3-polig
Host SteuerungHost Control (Extron SIS), bidirektional
Protokolle
  • Daten Bits: 7 oder 8 (standard)
  • Stop Bits: 1 (standard) oder 2
  • Parity: odd, even oder keine (standard)
  • Flow Control: keine Flow Control (standard)
Baud Raten9600 (standard), 19200, 38400, 57600, 115200
Serielle Steuerung Pin Konfiguration1 = Tx, 2 = Rx, 3 = Gnd
Ethernet Steuerung
Ethernet Host Port1 Female RJ-45
Ethernet Datenrate10/100/1000Base-T, half/full Duplex mit Autodetect
Maximale Transmissionseinheit68 - 1500 MTU, einstellbar
Protokolle
Streaming
  • Pull:RTP/RTCP (RFC 3550), RTSP (RFC 2326), Interleaved RTSP (RTP/RTSP),
  • RTP/RTSP Tunneled Through HTTP Unicast oder Multicast
  • Push:MPEG2-TS/UDP* (ISO/IEC 13818-1), MPEG2-TS/RTP* (RFC 2250,
  • IPTV-ID-0087, ETSI TS 102 034), Direct RTP (RFC 3984), SAP (RFC2974),
  • SDP (RFC4566), Unicast oder Multicast
TransportTCP, UDP, Multicast IGMPv3 (RFC 3376) oder Unicast
Alle Unterstützt
  • IGMPv3 (RFC 3376), IP, UDP, SSL, DHCP, HTTP, HTTPS, RTP, RTSP, SNMP
  • V2 (RFC 1213), SAP (RFC2974), SDP (RFC4566), QoS (RFC 2474), NTPv4
  • (RFC 4330)
Ethernet Standard EinstellungIP Addresse = 192.168.254.254
Subnetz Maske = 255.255.0.0
Standard Gateway = 0.0.0.0
DHCP = aus
ProgrammsteuerungExtron Simple Instruction Set™ (SIS™) Extron DataViewer, Microsoft® Internet
Explorer®,
Apple® Safari®*, Mozilla® Firefox®*, Google®* Chrome™
(*Einige Browser Abhängigkeiten sind möglich)



Allgemein

Stromzufuhr

intern

Eingang: 100-240 V AC, 50-60 Hz

Energieverbrauch30W typisch
Temperatur / Luftfeuchtigkeit

Lagerung: -40 bis +70 °C / 10% bis 90%, nicht kondensierend

Betrieb: -0 bis +50 °C / 10% bis 90%, nicht kondensierend

KühlungLüfter - Luftstrom von links nach rechts
Wärmeableitung96 BTU/hr
BefestigungRack mount mit vorgefertigten Klemmen
AußenmaterialMetal
Dimensionen außen

1,7" x 17,5" x 11,5" (1RU Höhe, Full Rack Breite)

4,3cm x 44,4 cm x 29,2 cm (Tiefe ohne Anschlüsse)

Gewicht2,7 kg
VibrationISTA 1A in Karton (International Safe Transit Association)
Einhaltung gesetzlicher Vorschriften:
SicherheitCE, c-UL, UL
EMI/EMCCE, C-tick, FCC Class A, ICES, VCCI
