ArtNr.: 12264960

Blackmagic Design Teranex AV

Select
Normwandler mit 12G-SDI- und HDMI-2.0
Fenster schließen [x]

UVP: € 1.456,75

Brutto: € 1.646,00
zzgl. Versandkosten
im Zulauf


Der Blackmagic Design Teranex AV ist ein Normwandler mit 12G-SDI- und HDMI-2.0-Eingänge und Ausgängen & sowie die Funktion zur Durchschleifung.



Hauptmerkmale

  • extrem geringe Latenz von nur 67 Millisekunden
  • HDMI-2.0a-Anschlüsse, 12G-SDI-Eingang, -Ausgang und -Durchschleifung
  • XLR-Eingänge für zwei Kanäle symmetrisches Analogaudio oder vier Kanäle AES/EBU
  • Consumer-HiFi-Anschlüsse für zweikanalige Audioeingaben von Geräten wie Laptops und iPods
  • Glasfaserkäfig für ein optionales SMPTE-kompatibles Glasfaser-SDI-Modul
  • interner Standbildspeicher Still Store und Live-Standbildfunktion Freeze Frame
  • Patentierte Teranex Verarbeitung für extrem hochwertige Up-, Down-, Cross- und Normkonvertierungen
  • erhält alle Zusatzdaten wie bspw. Timecode und Untertitel
  • 16-kanalige, framegenaue Audioumwandlungen und komplette Neuzuordnung der Audiokanäle

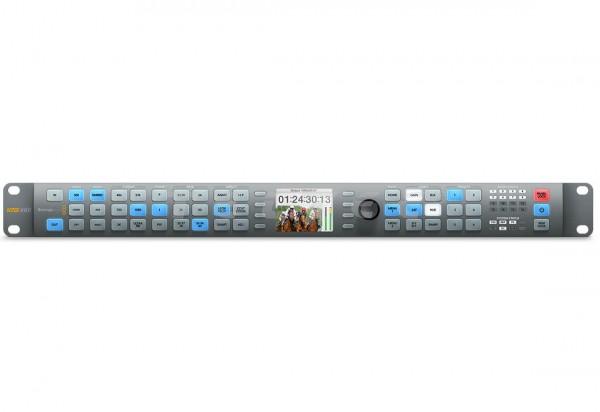

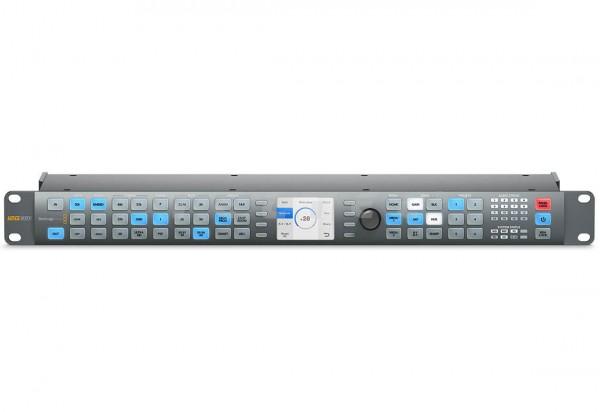

  • Klassische Teranex Frontblende erleichtert Anwendern des Teranex die Integration und Benutzung
  • Referenzeingang für eingebaute Frame-Synchronisierungsfunktion sowie Referenzausgang für Sync-Generation
  • Integrierter Video-Testbildgenerator mit Testtönen für Audiosoundchecks
  • Gigabit-Ethernet-Schnittstelle für die Fernbedienung
  • integriertes Netzteil unterstützt 110 V bis 240 V AC



Besonderheiten

Profesioneller Einsatz - ob Live-Events, Präsentationen oder Konferenzen

Beim neuen Blackmagic Teramex AV können Konvertierungen mit einer Latenz von lediglich 67 Millisekunden gemeistert werden, somit können jegliche HDMI- oder SDI-Videoformate umgehend in ein anderes Format umwandeln und dieses Video synchron zum Live-Event zur Projektion ausgeben. Zusätzlich wartet er mit AV-spezifischen Features wie dem Standbildspeicher Still Store, der Standbildfunktion Freeze Frame sowie HiFi-Audioeingängen auf und ist somit für Profi-Einsätze bei Live-Events, Präsentationen und Konferenzen geeignet.

Nutzer profitieren von neuester Technik

Die verschiedenen Eingänge, Ausgänge und Durchschleifung von hoch entwickelter HDMI-2.0-Verarbeitung, Umwandlungen von HDMI zu SDI gehen ohne zusätzliche Hardware vonstatten. Das HDMI-Signal lässt sich zum Bespielen von Großleinwänden an Projektoren weiterleiten, während es gleichzeitig konvertiert und an nachgeschaltete Geräte wie Monitoren gesendet wird. Für Ton verfügt der Teranex AV über zweikanalige Consumer-HiFi-Anschlüsse sowie XLR-Anschlüsse für vier Kanäle AES/EBU bzw. zwei Kanäle symmetrisches Analogaudio. Consumer-HiFi-Anschlüsse sind für AV-Profis unabdingbar, da diese den Einsatz von Ansteckmikrofonen, Laptops und anderen Consumer-Audiogeräten in Verbindung mit dem Teranex AV gestatten. Nutzer können somit beinahe jede Audioquelle an den Teranex AV koppeln, um Audio in Video einzubetten und das Signal anschließend in einem beliebigen Format auszugeben.


Standbildspeicher Still Store

Aufzeichnungen eines einzelnen Video-Frames jeglichen Formates, ist dank des Standbildspeichers Still Store überhaupt kein Problem. Dieser bleibt auch dann erhalten, wenn der Teranex AV aus- und wieder eingeschaltet wird. Bei Konferenzen lassen sich zwischen Vorträgen zuvor gespeicherte Logos oder Grafiken einblenden. Bei Konzerten können die Projektionspausen zwischen Auftritten bspw. mit Sponsorenlogos gefüllt werden. Für professionelle Präsentationen sorgt außerdem die integrierte Resynchronisierung des Teranex AV. Diese gewährleistet glatte Übergänge zwischen Still-Store-Einblendungen und Live-Feeds. Mit dem Freeze Frame kann ein beliebiger Frame temporär eingeblendet bleiben, bis der Teranex AV zu einem neuen Video, schwarzem Bildinhalt oder dem Still Store wechselt. Ideal ist das bei Konferenzen und Veranstaltungen, bei denen Folien ggf. eingeblendet bleiben müssen, während der Redner seine Präsentation im Hintergrund modifiziert. Die Freeze-Frame-Funktion sorgt dafür, dass die Projektionsfläche niemals leer bleibt.

Ein- & Ausgänge

Neben HDMI und 12G-SDI besitzt der Teranex AV Quad-Link 3G-SDI-Ausgänge. Damit ist er kompatibel mit einer Vielfalt von Ultra-HD-Monitoren und -Projektoren, die lediglich Quad-Link SDI-Anschlüsse für 1080 HD unterstützen. Das macht den Teranex AV zum perfekten Normwandler für große Videowände, da er Ultra HD für vier HD-Bildschirme splitten bzw. reguläres HD vergrößert und gesplittet an vier große Bildschirme einer modularen Videowand ausgeben kann. Nutzer haben also die Möglichkeit, riesige Outdoor-Leinwände aus mehreren Bildschirmen zu kreieren, die das Publikum bei Live-Events in Erstaunen versetzen werden.

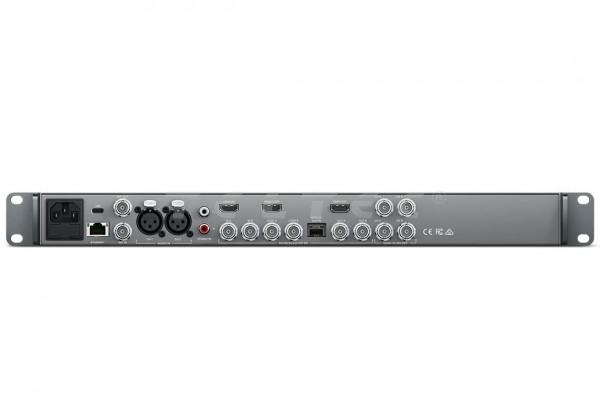

BNC-Eingänge und -Ausgänge sind ebenfalls vorhanden. Die eingebauten Ethernetanschlüsse ermöglichen die Bedienung aus der Ferne. Ein Glasfaserkäfig für ein optionales SMPTE-Glasfasermodul erlaubt es Kunden, Video und Ton über extrem weite Entfernungen zu übermitteln. An der Rückseite des Teranex AV befinden sich spezielle Klammern, die Kabel und Anschlüsse bei Außeneinsätzen schützen.

Der Teranex AV meistert 1089 verschiedene Up-, Down-, Cross- und Normkonvertierungen für alle Formate bis 2160p/60 in kompletter 10-Bit-Qualität. Wie alle Teranex Normwandler arbeitet der Teranex AV mit patentierten und leistungsstarken Algorithmen, die für optisch transparente Konvertierungen sorgen. Die Resultate sind nicht vom Original zu unterscheiden. Bei der Umwandlung kommen hochwertige optische Skalierungen, avanciertes Deinterlacing sowie automatische 3:2-Kadenzerkennung, -entfernung und -einfügung zum Tragen. Timecode, Zusatzdaten, Ton usw. bleiben derweil erhalten.



Lieferumfang

  • Teranex AV
  • SD Karte mit Software und Manual



Garantie

12 Monate Herstellergarantie

Technische Daten



Allgemein


unterstüzte Systeme
  • Mac OS X 10.10 Yosemite
  • Mac OS X 10.11 El Capitan oder später
  • Windows 8.1 oder Windows 10
AbmessungH 4,44 cm x B 48,26 cm x T 12,7 cm
Betriebstemperaturen5° bis 50° C (41° bis 122° F)
Lagertemeperaturen-20° bis 45° C (-4° bis 113° F)
Betriebs-Luftfeuchtigkeit0% bis 90% (relative Luftfeuchtigkeit)
Gewicht2 kg
Energieversorgung1 x Eingebaute AC-Stromversorgung mit IEC C14 Einlass.
IEC Stromkabel erforderlich. 100-240V, 50-60 Hz


Anschlüsse



Eingang
SDI Video Eingang
  • 1x BNC (IN A) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung.
  • 1x BNC (IN B) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung.

Verwendbar als zweiter Eingang oder für Dual-Link-Eingang für 4: 2: 2 3G oder 6G Ultra HD

SDI Video Eingang Loop1x BNC (in einer Schleife) - neu getaktet, 10-bit SD, HD, 2K, 3G HD, 6G und 12G Ultra HD automatische Umschaltung.
1x BNC (IN B Loop) - neu getaktet, 10-bit SD, HD, 2K, 3G HD, 6G und 12G Ultra HD automatische Umschaltung.
HDMI Eingang1x HDMI 2.0 Typ A-Stecker.
SDI Audio Eingang16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Optical Fiber Video Eingang(optional)1x 10bit SD, HD, 3G HD, 2K, Ultra HD umschaltbar.
Optical Fiber Audio Eingang (optional)16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Analog Audio Eingang2x XLR - 2 Kanäle (XLR-Anschlüsse sind mit AES / EBU-Eingänge gemeinsam)
AES/EBU Digital Audio Eingang2x XLR - 2 Paar (4 Kanäle) 110O XLR-Anschlüsse sind mit analogen Eingängen gemeinsam
Reference Eingang1x BNC - Blackburst in SD oder tri-level sync in HD.

Ausgang
SDI Video Ausgang
  • 1x BNC (OUT A) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung
  • 1x BNC (OUT B) - 10-bit SD, HD, 2K, 3G HD Ebenen A und B, 6G und 12G Ultra HD automatische Umschaltung

Nutzbarer duplizierter Ausgang oder Dual-Link-Ausgang für 4: 2: 2 3G oder 6G Ultra HD

Quad SDI Video Ausgang4x BNC (Kanäle A, B, C, D) - 10-Bit-3G-SDI-Quad Link-Ausgang, wenn das Prozessorausgabe Video-Format UHD ist.
Für andere Ausgabeformate werden diese Anschlüsse vier zusätzliche repliziert SDI-Ausgänge liefern.
HDMI Loop Ausgang1x HDMI 2.0 Typ A-Stecker.
HDMI Ausgang1x HDMI 2.0 Typ A-Stecker
SDI Audio Ausgang16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Optical Fiber-Video-Ausgang (optional)1x 10bit SD, HD, 3G HD, 2K, Ultra HD umschaltbar. Nicht verfügbar, während in Dual Link oder Quad Link-Ausgang Modi arbeitet.
Optical Fiber Audio Ausgang (optional)16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD.
Referenzausgang1x BNC - Generator Interne Referenz Blackburst vs Tri-Level-Sync-Ausgang an der aktuellen Bildrate
Quantisierung12/10 Bit
Video Daten ProzessUnkomprimiertes RAW


Zusätzliche Funktionen


Optical Fiber-Anschluss1x SFP Optical Fiber Anschluss Käfig.
Dolby Support Built-InDolby AC3 geht in allen Umbauten durch. Dolby E außer während Video-Frame-Rate Conversion.
Multi Rate SupportSDI-Anschlüsse sind umschaltbar zwischen Standard Definition, High Definition und Ultra HD.
SDI schaltet zwischen 270 Mbit / s Standard-Definition SDI, 1,5 Gb / s HD-SDI und 2K SDI, 3G HD, 6G und 12G Ultra HD.
Computer InterfaceC-Port USB Typ für Software-Updates und Gigabit Ethernet RJ45 für Fernsteuerung und Konfigurationen.
Processor InterfaceLeuchttaster , Status-LEDs und LCD mit einfachen Bildschirmmenüs


Standards


SD Format Unterstützung525i29.97 NTSC, 625i25 PAL
1.5G-SDI HD Format Unterstützung
  • 720p50, 720p59.94, 720p60
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
  • 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
  • 1080i50, 1080i59.94, 1080i60
3G-SDI HD Format Unterstützung1080p50, 1080p59.94, 1080p60 levels A and B
2K Format Unterstützung
  • 2K DCI 23.98p, 2K DCI 24p
  • 2K DCI 23.98PsF, 2K DCI 24PsF
Ultra HD Format Unterstützung2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
SDI UnterstützungSMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
SDI Metadata UnterstützungVITC / ATC-Unterstützung, SMPTE 12M. Video Indizierung Unterstützung einschließlich WSS, RP 186 und AFD, SMPTE 2016.
Untertitelung Unterstützung für den Umtausch und von 608 und 708, SMPTE 334M.
Audio SamplingTV-Standard-Abtastrate von 48 kHz und 24-Bit-HD, 20-bit SD.
Video Sampling4:2:2
Color Precision10-bit
FarbraumREC 601, REC 709
SDI Format Unterstützung525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI und Ultra HD 3840 x 2160 auswechselbar.


Verarbeitung


Aspect Ratio KonvertierungEchtzeitvariable und gleichbleibendes Seitenverhältnis bei den Konvertierungen.
Real Time Video ProcessingInklusive-Rauschunterdrückung, Takterkennung mit Einfügen / Entfernen, Szenenschnitt Erkennung, Farbkorrektur und Proc-Amp-Steuerung
Low Latency ProcessingEchtzeitverarbeitung mit 2-Frame Latenz, verfügbar für ausgewählte Formatkonvertierungen
Format KonvertierungEchtzeit-Aufwärtswandlung, Abwärtswandlung, Cross-Konvertierung und SDHC / Ultra HD-Standards Konvertierung.
Farbraum KonvertierungHardware-basierte Echtzeit
Still StoreAufnehmen eines Video-Frame in den nichtflüchtigen Speicher aus dem aktuellen Eingangssignal
Freeze FrameVorübergehendes einfrieren des eingehenden Live-Videos.
Test PatternsSMPTE 75% Bars; Vollfeld -Farbbalken 75%; Konvergenz Gitter; Multi-Burst; schwarz.
Output SwitchingAusgang kann zwischen dem Eingangsvideo, internen Block, Benutzerstandbild oder ein Standbild aus dem Eingangsvideo geschaltet werden.
durch Teltec übersetzt


Software


Software ControlTeranex Setup-Software Steuerungsanwendung enthalten, kostenlos für Einstellungen über den Windows 8.1, Windows-10 und Mac OS X zu ändern
Internal Software UpgradeVia USB-Typ-C mit dem mitgelieferten Teranex Setup Application
