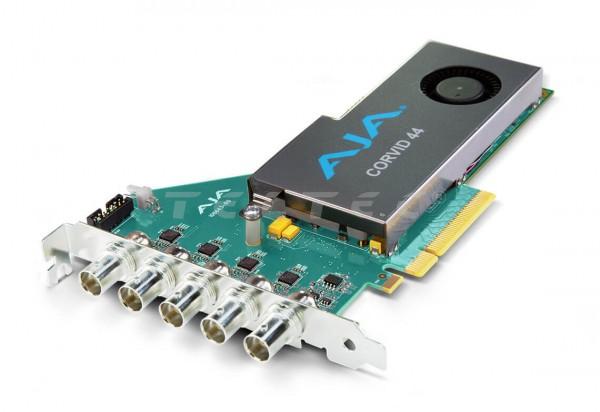

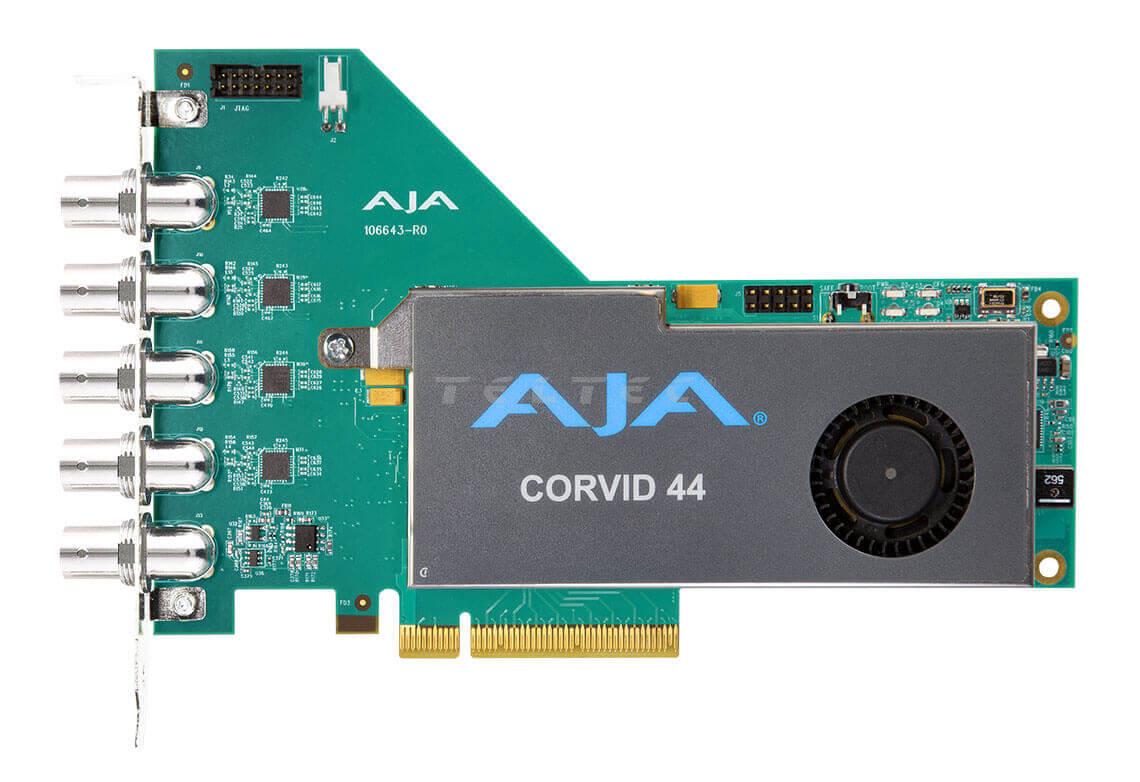

AJA Corvid 44 BNC
Flexible Multi-Format I/O PCIe 2.0 Karte mit BNC
Flexible Multi-Format I/O PCIe 2.0 Karte mit BNC
Mit der AJA Corvid 44 BNC kann die Video und Audio I/O Kapazität mit 3G-SDI fähigen BNC-Anschlüssen erweitert werden. Jeder SDI Anschluss kann individuell als Eingang oder Ausgang konfiguriert werden, um bis zu 4 HD oder SD Kanäle zu mischen - und das mit einer einzigen Karte. 4K und UHD kann ebenfalls erreicht werden, in dem man 4 SDI Leitungen zusammenfasst, um eine Flexibilität und Zukunftssicherheit zu gewährleisten.
Hauptmerkmale
- PCIe Express Gen 2.0 8-Lane
- Bis zu 4 unabhängige* Kanäle 3G, HD, SD- SDI I/O
- Alle SD/HD/2Kx1080/4K Video Formate
- 3G Eingang / Ausgang für High Frame Rate (HFR) Unterstützung
- 8/10-bit YCbCr und 12-bit RGB Frame Buffer Formate
- 2 unabhängige Mischer/Keyer Widgets
- 4 unabhängige 16-Kanal 48 kHz SDI embedded Audio I/O Engines
- Analog Color Black oder HD Tri-Level Sync
* Kanäle müssen den selben Master Clock besitzen, Bsp.: 29,97 und 59,94
Besonderheiten
Multi-Stream, Multi-Format PCIe I/O Karte
Corvid 44 mit SDI erlaubt es bis zu vier simultane Ein- und Ausgangs-Streams auf einer einzelnen PCIe Karte zu vereinen, um somit vielen Anwendungsgebieten gewappnet zu sein
Flexibles Multi-Format I/O
Jeder BNC Anschluss der Corvid 44 BNC mit 3G-SDI kann entweder als Ein- oder Ausgang programmiert werden und jede davon kann dabei ein anderes Videoformat unterstützen, lediglich der Master Clock muss der selbe sein. Die Anschlüsse können auch zusammengefasst werden, um Dual Link oder 4K/ UHD Formate zu unterstützen.
High Frame Rate Support
Covid 44 BNC unterstützt einen 4K (4096 x 2160) und Ultra HD (3840 x 2160) High Frame Rate (HFR) Workflow. Mit Frameraten von 48p, 50p und 60p werden gleichmäßige Bewegungen erzeugt für die meisten 4K und UHD Anwendungen.
Dabei sind die High Frame Rates nicht für 4K und UHD limitiert und auch mehrere 720p und 1080p HD Ein- und Ausgänge können höhere Frameraten gleichzeitig unterstützen.
LTC und Reference Eingang
Corvid 44 BNC besitzt einen externen, wechselbaren LTC/Reference Eingang auf der Hinterseite der Karte. Ein zweiter LTC Eingang ist auf dem internen Kopf verfügbar für zusätzliche Referenz.
RS-422
Eine eingebauter RS-422 Anschluss besitzt die Corvid 44 BNC ebenfalls, wodurch die Steuerung durch externe Geräte ermöglicht wird für framegenauen Ingest oder Layoffs.
Garantie
3 Jahre
Technische Daten
Videoformate |
|
Digitale Video Eingänge | 4 x 3G-SDI BNC |
Digitale Video Ausgänge | 4 x 3G-SDI BNC |
Digitale Audio Eingänge | 16-Kanal 24-bit SDI embedded, 48 kHz synchronous |
Digitale Audio Ausgänge | 16-Kanal 24-bit SDI embedded, 48 kHz synchronous |
Dimensionen | 18,47 x 167,65 x 68,90 mm |
Gewicht | 0,2 kg |
Stromzufuhr | 17W typisch, 19W maximal |
Umgebung | Luftstrom über das Board für Modelle ohne Lüftung 100LFM @25deg C oder weniger, Computer Chassis muss Luftöffnungen nach Außen besitzen, nahe dem PCIe Shield (auf der Seite des Kühlkörpers), um 100LFM am Kühlkörper zu gewährleisten Betriebshöhe: <3,000 m (<10,000 ft) |
